    畚斗提升機

    畚斗提升機

    適用物料:粉狀、粒狀

    價格區間:800-6000元/米

    處理能力:50-200T/H

    產品別名:斗式提升機

    畚斗提升機

    畚斗提升機一種適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小 的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度大40米,其特點:結構簡 單,運行平穩,挖取式裝料,離心式卸料,物料溫度不超過60。

    畚斗提升機主要是在傳動、鏈帶、適合物料種類、物料顆粒等方面有區別。鏈帶式畚斗提升機適應于煤炭等帶一定顆粒的物料

    型號參數


    斗提機型號
    TD100 TD160 TD250 TD315
    料斗型式 Q H Q H Zd Sd Q  H Zd Sd Q H Zd Sd
    輸送量①,m3/h 4 7.6 9 16 16 27 20 36 38 59 28 50 42 67
    料斗容積,L 0.15 0.3 0.49 0.9 1.2 1.9 1.12 2.24 3.0 4.6 1.95 3.55 3.75 5.8
    料斗運行速度,m/s 1.4 1.4 1.6 1.6
    滾筒轉速,r/min 67 67 61 61

    斗提機型號 TD400 TD500 TD630
    料斗型式 Q H Zd Sd Q H Zd Sd Q H Zd Sd
    輸送量,m3/h 40 76 68 110 63 116 96 154 - 142 148 238
    料斗容積,L 3.1 5.6 5.9 9.4 4.84 9.0 9.3 14.9 - 14 14.6 23.5
    料斗運行速度,m/s 1.8 1.8 2.0
    滾筒轉速,r/min 55 55 48

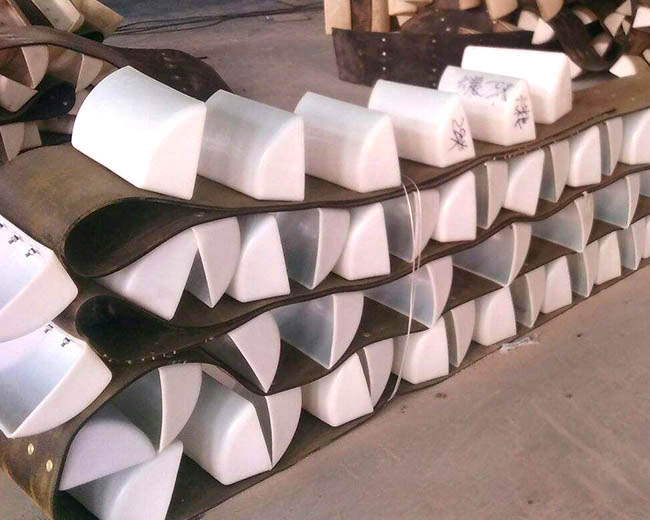

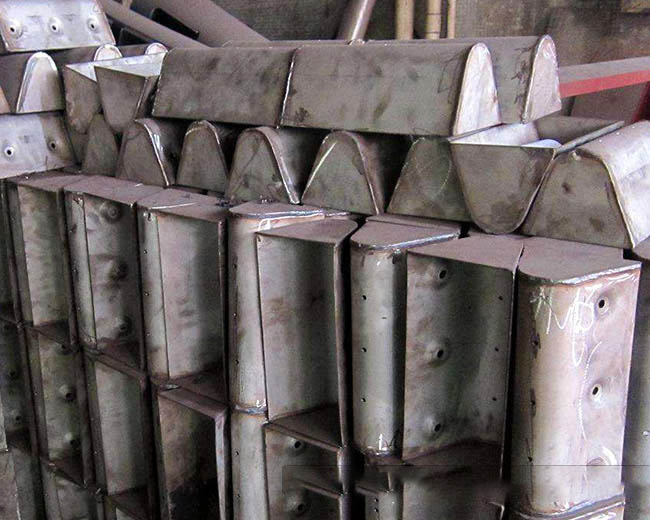

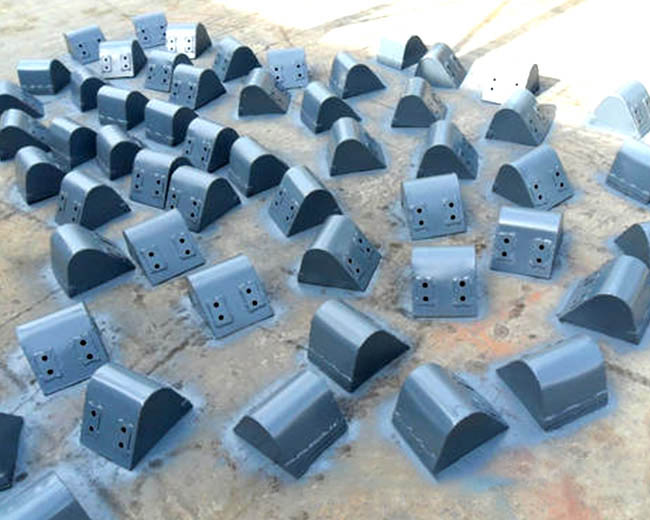

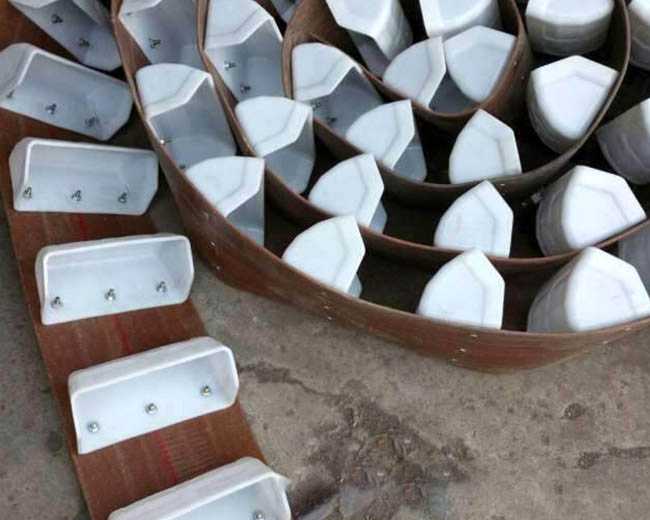

    畚斗提升機圖片

    畚斗提升機

    畚斗提升機

    畚斗提升機

    畚斗提升機

    畚斗提升機


    皮帶接法

    畚斗提升機

    皮帶的接頭方式;
    一、皮帶的接頭通常為搭接式,見圖六。采用搭接式接頭時,應確保接頭處螺釘?shù)穆?lián)接強度,必要時應予以加強。根據皮帶的寬度不同,連接螺釘在寬度方向上的間隔應在50mm~60mm之間。
    斗式提升機皮帶安裝使用說明
    二、當采用搭接式接頭時,畚斗盡量不要裝在接頭受力的螺釘上。因為接頭處為雙層皮帶,裝畚斗時螺釘?shù)奈膊繒冻銎В诮?jīng)過頭尾輪時,會受到摩擦引起接頭處的螺釘松動、螺釘尾部的一層皮帶孔處被拉穿、甚至于掉斗。
    當斗式提升機皮帶受力較大時,推薦采用圖七所示形式接頭。這種接頭方式可以承受較大的拉力,而皮帶不會被拉斷。

    使用與維護

    畚斗提升機的安裝:
    1、在皮帶被預拉伸之后,再在皮帶上按照設計要求的距離尺寸進行沖孔,而且孔的尺寸應稍大于畚斗螺釘尺寸。
    2、在皮帶上安裝畚斗,將畚斗螺釘完全緊固,螺釘尾部不得露出皮帶平面。如果螺釘尾部露出皮帶平面,而頭輪、尾輪均為光輪,運行一段時間后,會引起螺釘發熱導致孔周圍的面膠剝落和螺釘被拉松等現象,甚至于會掉畚斗。
    3、斗式提升機畚斗的安裝如圖五所示。
    4、斗式提升機皮帶接頭處的畚斗應在接頭接好后安裝。
    使用過程中的注意事項;
    1、如果工況環境需要耐油、耐酸堿、耐高溫,皮帶應作相應的膠料配方調整,以確保皮帶的使用壽命。
    2、在首次使用時,應跟蹤檢查皮帶的拉伸情況,進行適當?shù)恼{(diào)節,確保運行正常。
    3、運行了20個小時左右,停機檢查畚斗螺釘和接頭處的螺釘有無松動現象,并予以及時緊固。
    4、連續運行一周后,須再次檢查、調節一次。以后在使用中應作定期檢查和保養。
