無軸滾筒篩

無軸滾筒篩是滾筒篩的一種，該篩機針對那些比較重的物料，使用有種的很有可能把篩軸墜斷，無軸滾筒篩內部結構的篩分面更大無障礙。結構簡單可靠，運作平穩，它的密封性能好，沒有污染，噪聲非常小，分級比較細，分選的比例大，產能非常高，分選比較準確，故障率非常低，維修方便等優點，非常適合用于砂石料廠的分級工作。

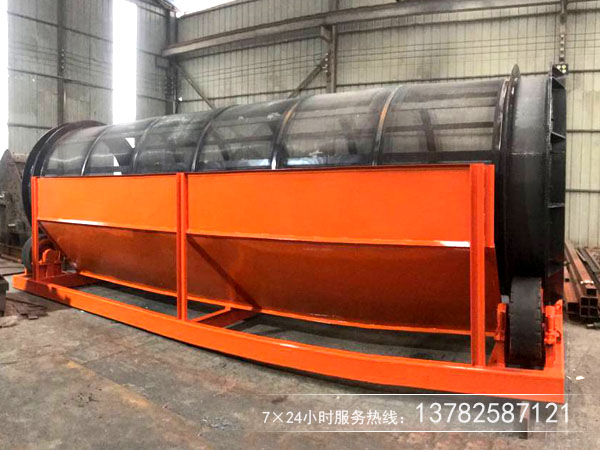

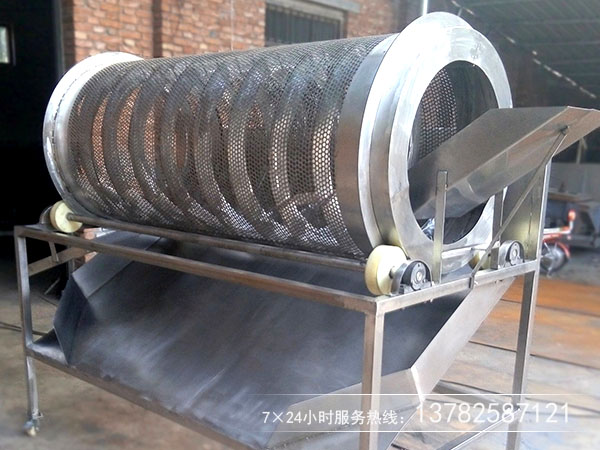

真機圖片

制作工藝原理

無軸滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。工作時電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料經滾筒外圓的篩網排出，不合格的物料經滾筒末端排出。
無軸滾筒篩滾桶設備歪斜安裝于聲卡機架上，選用無管理中心軸總體設計。電動機推動牙齒咬合的傳動齒輪與滾桶的大齒輪旋轉或是傳動鏈條與滾桶上的傳動齒輪牙齒咬合，電動機推動鏈傳動或是滾桶放到二根緩沖托輥上，電動機推動緩沖托輥傳動系統。

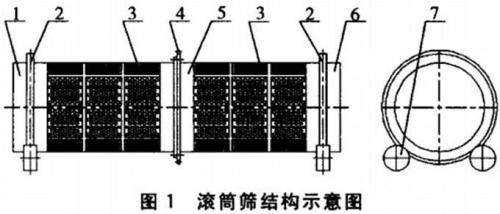

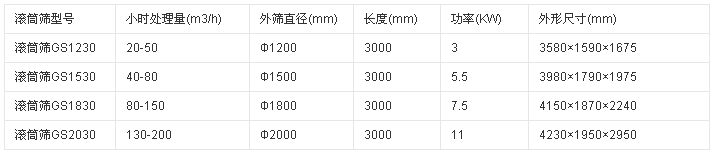

結構圖紙參數

使用說明書

一）、調試前的準備工作：
1、滾筒篩各部件安裝完，檢查合格后，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；
2、將長方形檢修門處于打開位置，并通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；
3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當；
4、電源接頭應牢固可靠，絕緣良好，接地正確。
二）、空載試車
1、點動電機控制按鈕，檢查電機轉向應與籠式滾筒篩所示轉向一致；
2、啟動設備運轉4－－6小時，觀察滾筒篩運行情況，若發現異常聲響或其它現象，應及時停機檢查，找出原因，排除故障。
試運轉4－6小時應檢查下列項目：
a、 大軸軸承溫度，要求最高溫度不超過75℃，溫升不超過45℃。
b、 各處緊固螺栓的緊固情況，發現松動應及時擰緊。
三）、投料
1、在篩分機處于運轉平穩狀態下，啟動進料及出料設備，進行投料試車；
2、正常出料后關閉密封隔離罩（正常運行時，密封隔離罩應始終處于關閉位置）；
3、檢查出料粒徑和有無漏料及揚塵情況；
4、運轉半小時，對各部件進行仔細檢查，發現問題及時處理。
5、工作過程中應經常檢查運行情況，若發現運行不正常或有異常聲響，應及時停機檢查，找出原因，排除故障。
