往復式給煤機的電控裝置有哪些部件？

發布時間：23/03/22 瀏覽次數：

返回列表

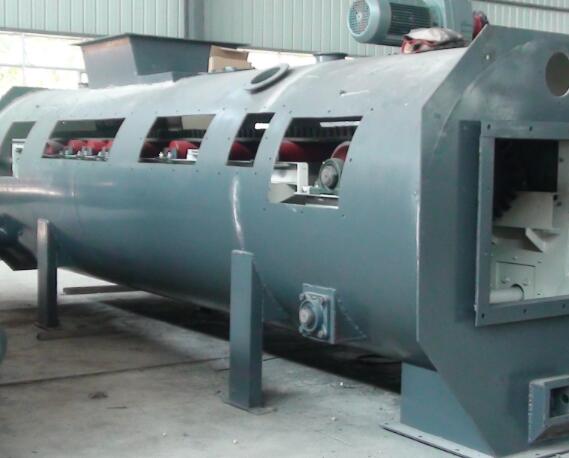

  往復式給煤機的電控裝置設在現場控制柜內，可以實現遠/現場控制，它的主要部件和功能如下：

  1、電源插座：將用戶的交流電轉換成穩定低電壓運行控制電器;

  2、CPU卡：是該系統的控制中心，負責對系統進行控制;

  3、輸入信號轉換卡：將用戶給煤指令轉換為CPU能處理的0~10kHz頻率信號;(指令卡：0~10kHz為0Hz,10000Hz為99.999%)測試點TP3，用來測量相對接地點TP13的頻率輸出。鍵盤上會顯示頻率。這個頻率應與TP3測試時測量的頻率相同;

  4、頻率/電流轉換卡(A2/A3)：將CPU的輸出頻率信號轉換成4-20毫安的電流信號給變頻器并反饋給DCS;反饋卡(A2)：這個卡將微處理器產生的反饋頻率轉換成模擬信號，供用戶使用。TP2測試點用來測量對接點TP13從微處理機到該卡的頻率輸入。用A2驅動轉換器VFD。將地址設置為1(DC/MM)時，將使用A2信道。反饋卡(A3)：這個卡把微處理器產生的反饋率轉換成用戶使用的模擬信號。測試點TP1是用來測量對接點TP13從微處理機到該卡的頻率輸入的，頻率會顯示在屏幕上，這個頻率應該是和測試TP1的頻率是一樣的;

  5、顯示面板/鍵盤：實現人機交互;

  6、外繼電器控制回路：實現給煤機、清掃鏈電機啟停控制、現場信號采集與擴展等。

  那以上就是往復式給煤機的組成了，大家可以了解一下，有什么疑問和需要，可以直接聯系我們，或者直接在網站上留下您的需求和聯系方式，我們會及時與您聯系的!
